一、用途:
G4-73和Y4-73型离心通(引)风机用于发电厂和其它场合的锅炉通、引风系统。无其它特殊要求时,G4-73还可用于矿并通风及一般通风。
通风机输送介质为空气,最高温度不得超过80℃,引风机输送介质为烟气及热蒸气,最高温度不得超过250℃。
二、结构形式:

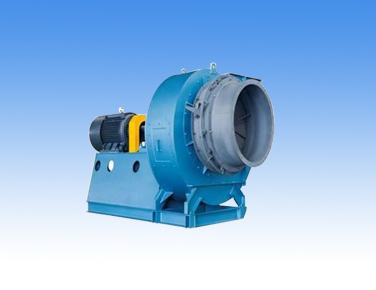

风机主要由叶轮、机壳、进风口、调节门及传动部分组成。
叶轮选用优质合金钢制成,叶片为机翼型,保证风机高效率、高强度、低噪声,经动平衡校正,运转平稳可靠。
机壳分为三种形式:№8-12为整体结构,№14-16制成两开式,№18-20制成三开式,为提高耐磨,引风机的蜗壳板较通风机厚度增强。进风口为收敛、流线形整体结构,装于风机入口一侧。
调节门用以流量调节,调节范围由全开(0)到全闭(90),调节门的搬把位置,从进风口方向看在其右侧,对顺时针旋转风机,搬把由下往上推定全闭到全开,对逆时针旋转风机,由上往下拉定全闭到全开。
传到部分的主轴由优质钢经调质处理抽成,采用滚动轴承。№8-16选用整体水冷式轴承箱。№18-20为二个独立的枕式轴承箱,并装有温度计。轴承润滑对整体轴承箱采用30#机械油,填加量以油标孔溢出油为限;单体轴承箱采用二硫化钼润滑脂,填加量以覆盖滚动体为限。引风机装有水冷却循环装置,耗水量随气温不同而异,一般按0.5-1m/h考虑。
风机制成顺时针与逆时针两种旋转形式,由电机端正视,叶轮按顺时针旋转,称顺转风机,以“顺“表示;反之,称逆转风机,以“逆“表示。
风机出风口位置以机壳角度表示,有0,45,90,135,180,225六种角度。
传动方式为弹性联轴器传动,即D式传动。
三、风机的安装
1、按图示要求,保证进风口与叶轮的间隙寸。
2、检查叶轮与机壳旋向是否一致。
3、保证电机轴与风机轴的同轴度及联轴器两端的平行度,同轴度允差0.05mm,联轴两
端的平行度小于0.1mm,两联轴器间隙为2-6mm。
4、安装调节门时,注意进气方向应与叶轮旋向一致,不要装反。
5、联接进出口管道时,应使其自然接合,或采取软联接,不得强行联接,更不允许将管道重量加在风机上。并保证风机处于水平位置。
6、安装完毕后,拨动叶轮,检查有否过紧或与固定部分碰撞现象,如果一切正常,方可运转。
四、供货与订货
供货范围:风机一台、配套电机一台、联轴器一套、地脚螺栓十二付。
订货时须注明机号、流量、压力、转速、出口角度和旋向、电机功率,如有其它要求,在订货时一并说明。
