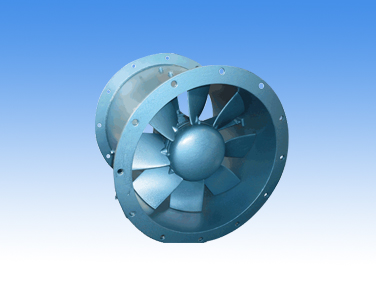

CZF系列舰船用轴流通风机

1、概述

CZF 系列舰船用轴流通风机（以下简称通风机）是一种新型的节能、低噪声风机，它适用于各种舰船的通风换气，也适用于其它相适应的场合。

2、特点

CF系列风机具有结构紧凑，体积小，重量轻、耗用功率小，可逆转、运转平稳、能抗一定程度的冲击和振动等优点。

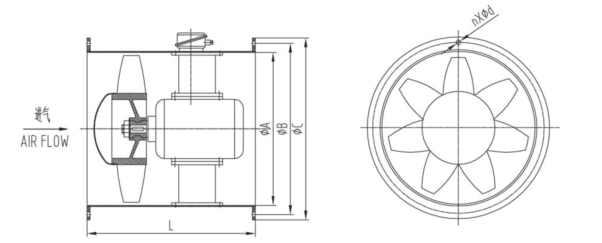

3、结构型式

风机叶轮由耐腐蚀铝合金浇铸制成并经动平衡校正，防腐性能好、运转平稳可靠。

风机机壳采用钢板焊接结构，表面采取防腐处理，机壳进、出口两端均有，以便与进、出风管道有螺栓联接。机壳可根据需要制成整体式或轴向开启式结构。开启式机壳是将叶轮和电动机装在可开启的半机壳上，故便于现场检修和更换零部件。

风机制成电动机置于机壳内结构，叶轮直接装在电动机轴上。

从电机一端正视，风机叶轮按顺时针方同旋转，在使用中，允许风机叶轮按逆时针方向旋转，在此状态下的风机的风量大于额定风量的60%，

通风机可配用380V，415V，50HZ或440V，60HZ舰船用交流电动机。

4、通风机适用条件

通风机可以在以下条件长期正常地工作：

环境温度：-25℃~+55℃（+50℃）；

******相对湿度：95%；

横摇：±45°(周期8~12S）；

纵摇：15°（周期5~7S）；

横倾：±15°；

纵倾：±10°；

振动：有；

冲击；有。

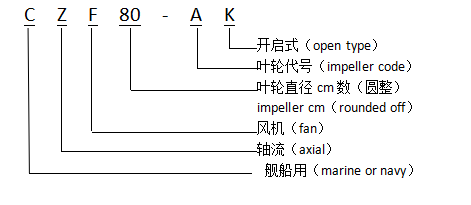

5、型号说明：

CZF系列舰船用轴流通风机.pdf
