一、用途

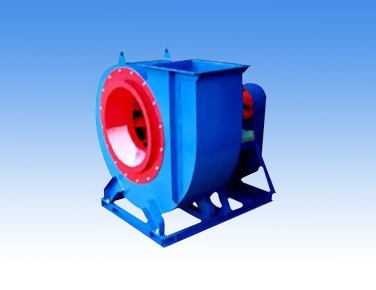

4-68型离心通风机（以下简称风机）可作为一般通风换气。其使用条件如下：
1.应用场所：作为一般工厂及大型建筑物的室内通风换气，既可用作输入气体，也可用作输出气体。
2.输送气体的种类：空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。
3.气体内的杂质：气体内不许有粘性物质，所含的尘土及硬质颗粒物大于150mg/m³。
4.气体的温度：不得超过80℃。
二、型式
1.本风机制成单吸入，机号有No.2.8、3.15、3.55、4、4.5、5、6.3、8、10、12.5、16、20等十二个型机号。
2.每种风机可制成右旋转或左旋转两种型式，从电动机一端正视，叶轮按顺时针方向旋转，称为右旋转风机，以“右”表示。按逆时针方向旋转，称为左旋转风机，以“左”表示。
3.风机的出口位置，以风机的出风口角度表示。“左”、“右”均可制成0、45、90、135、180、225共六种角度。
4.风机的传动方式：有A、B、C、D四种，No.2.8-5采用A式，以电动机直联传动，风机的叶轮、机壳直接固定在电动机轴和法兰盘上；No.6.3-12.5采用悬臂支承装置，又分为C式（皮带传动皮带轮在轴承外侧）和D式（用联轴器联接传动）两种传动方式；No.16/20则为B式悬臂支承装置，皮带传动，皮带轮在轴承中间。
三、主要组成部分的结构特征
4-68型风机的No.2.8-5主要由叶轮、机壳、进风口等部分配直联电动机组成，No.6.3-20除上述部分外还有传动部分。
1.叶轮：由12片后倾翼型叶片焊接于锥弧形的轮盖与平板型的轮盘中间。均用钢板制造，并经过静动平衡校正，空气性能良好，效率高，运转平稳。
2.机壳：机壳是普通钢板焊接而成的蜗形体，机壳作为两种不同形式，No.2.8-12.5机壳作为整体，不能拆开。No.16、20机壳作为三开式，除沿中分水平面分为两半外，上半部再沿垂直中心线分为两半，用螺栓连接。
3.进风口：作为散敛式流线型的整体结构，用螺栓固定在风机入口侧。
4.传动组：由主轴、轴承箱、滚动轴承、皮带轮或联轴器等组成。主轴由优质钢制成。No.6.3-12.5四个机号风机，轴承箱整体结构，在轴承上装有温度计和油标，No.16、20两个机号风机用两只并列轴承座，在轴承上装有温度计，采用轴承润滑脂润滑。
四、风机的安装、调整和试运转
1.安装前：应对风机各部件进行全面检查，看机件是否完整，叶轮与机壳的旋转方向是否一致，各部联接是否紧密，叶轮、主轴、轴承等主要机件有无损伤，传动组是否灵活等等，如发现问题，应立即予以修好和调整。
2.安装时：注意检查机壳，壳内不应有掉入或遗留的工具和杂物，在一些结合面上，为了防止生锈，减少拆卸困难，应涂上一些润滑脂或机械油。风机与地基结合面，进出风管道联接时应调整使之自然吻合，不得强行联接，更不许将管道重量加在风机各部件上，并注意保证风机的水平位置。
3.安装要求：
①按图纸所示的位置与尺寸进行安装，为确保高效率，特别要保证进出风口与叶轮的轴和径向间隙尺寸。
②安装No.6.3-12.5D式风机时，要保证风机主轴的水平位置和电机轴的同轴度，联轴器的安装要符合弹性联轴器安装的技术要求。
③安装后：试拨传动组，检查是否有过紧或碰撞现象，发现不妥之处必须调整好。
五、订货须知
订货时必须注明风机的机号、风量、压力、出风口角度、旋转方向，以及电动机型号、功率、转速等。
